SIP M3 House blízko Santiaga de Chile od HSU•Rudolphy Arquitectos

Přeskočit reklamu
x
1 m 34 s / 3. 7. 2018 / Autor: HSU•Rudolphy Arquitectos Popisek: SIP M3 House
SIP M3 House blízko Santiaga de Chile od HSU•Rudolphy Arquitectos

Projekt měl za cíl vytvořit dům o rozloze 155 m² ve velmi omezeném časovém rámci a se sníženým rozpočtem. V odezvě jsme se rozhodli použít efektivní konstrukční systém a zjednodušenou paletu povrchů.

Navrhli jsme strukturu, která je zcela založená na panelech SIP (strukturálně izolované panely), jež minimálně zasahují do stávajícího terénu.

Modulace a systém

Definovali jsme různé trojrozměrné moduly, tvořené podlahou, stěnami a střešními panely. Moduly byly navrženy ve dvou šířkách a dvou výškách, které ve své kombinaci a sdružení tvoří místnosti domu.

Optimalizace materiálu

Rozměry používané pro konfiguraci modulů odpovídají výrobním rozměrům panelů, maximalizují materiál a snižují ztráty při konstrukci.

Program

Cílem bylo minimalizovat cirkulační plochy, umístit společný prostor uprostřed projektu a další místnosti kolem něj. To nám umožnilo soustředit nosné stěny v bočních uličkách domu a ponechat centrální společný prostor bez struktury.

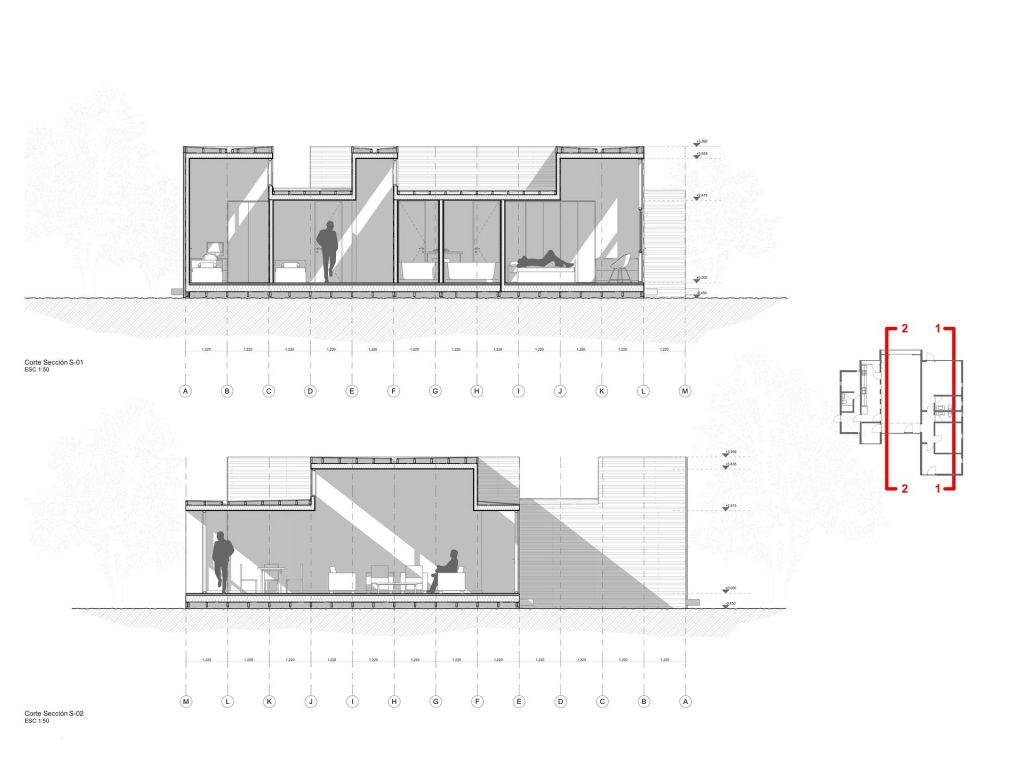

Program je rozvíjen ve čtyřech paralelních uličkách tvořených součtem modulů. Dvě uličky se skládají z modulů o šířce dvě stě čtyřicet čtyři centimetrů, které odpovídají servisnímu programu a dvě uličky jsou tvořeny moduly o šířce čtyři sta osmdesát osm centimetrů, které odpovídají společným místnostem.

Sloučili jsme nebo střídali vysoké a nízké moduly ve všech uličkách, čímž jsme dosáhli větších výšek, a tím i vyšších objemů vzduchu ve všech místnostech domu, aniž bychom nutně museli zvyšovat plochu (krychlových metrů na metr čtvereční). Výsledná střecha se stoupajícími výškami vytváří světelné vstupy orientované na sever ve většině místností. Tento základní princip je důvodem, proč jsme nazvali dům SIP m3, tedy díky struktuře domu založené na strukturálně izolovaném panelu a objemu.

Fakta:

Název projektu: SIP M3 House
Realizace: 2014
Architekti: Ian Hsü, Gabriel Rudolphy (HSU·RUDOLPHY Studio)
Umístění: Colina, Santiago Metropolitan Region, Chile
Funkce: Rezidenční dům
Rozloha: 155 m²
Struktura: SIP panel (patro, stěna, střecha), dřevěné trámy, izolované základy
Konečná struktura: dřevo, sklo, drywall
Spolupráce na designu: Nicolás Ríos
Klient: Cristián Cossio
Model budovy: Ian Hsü, Gabriel Rudolphy
Omítnutí: Gabriel Rudolphy
Fotograf: Aryeh Kornfeld
Strukturový inženýr: José Manuel Morales
Konstrukční inženýr: Mario Bustos, Gabriel Rudolphy, Ian Hsü, Nicolás Ríos
Rozpočet: 140 000 USD

Website – HSU Rudolphy
